SR05-D1A3 太陽輻射傳感器

更新時間:2025-03-13

瀏覽量:712

品牌：Hukseflux
型號：SR05-D1A3
描述：SR05系列是實惠的日射強度計系列，符合ISO 9060二級要求。SR05測量平面從180°視場角接收到的太陽輻射，單位為W/m2。它是（農業）氣象網絡和光伏監測中一般太陽輻射測量的選擇。日射強度計易...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SR05-D1A3 太陽輻射傳感器：用戶手冊  數據表

SR05系列是實惠的日射強度計系列，符合ISO 9060二級要求。SR05測量平面從180°視場角接收到的太陽輻射，單位為W/m2。它是（農業）氣象網絡和光伏監測中一般太陽輻射測量的理想選擇。日射強度計易于安裝和安裝，特別是帶有SR05的球調平機構。版本SR05-D1A3提供RS-485上的Modbus和0-1 V輸出。

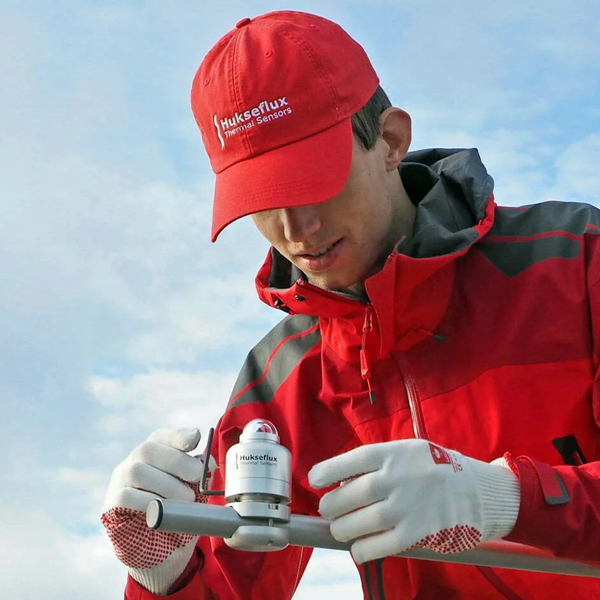

SR05日射強度計安裝和調平

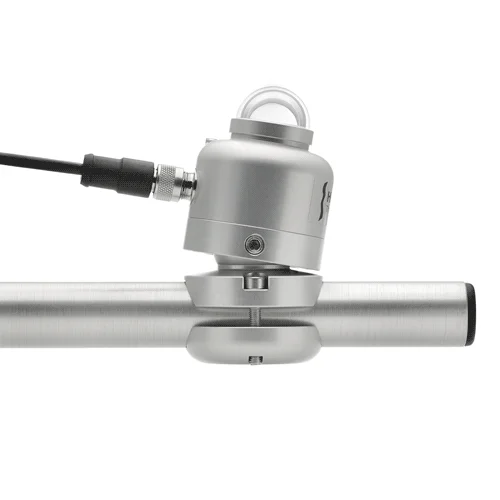

SR05可選地具有獨特的滾珠調平機構和管支架，便于在（非）水平表面或管上安裝和調平。如圖所示。

設計和輸出

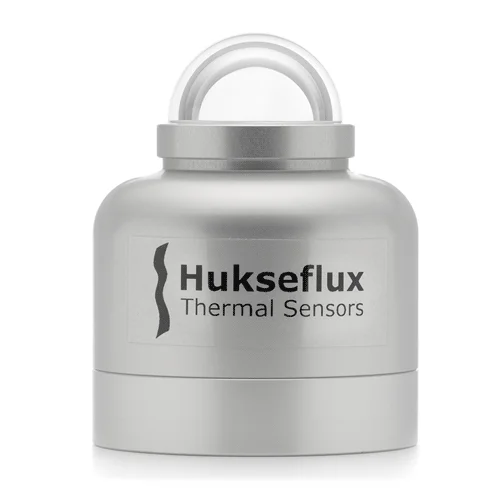

SR05日射強度計采用一個表面涂有黑色的熱電堆傳感器、一個圓頂和一個帶可見氣泡水平的陽極氧化鋁主體。SR05具有多種行業標準輸出，包括數字和模擬輸出：

SR05-D1A3：數字傳感器，帶RS-485上的Modbus和模擬0-1 V輸出

SR05-D2A2：數字傳感器，帶Modbus over TTL和模擬4-20 mA輸出

SR05-A1：具有模擬毫伏輸出的模擬傳感器

建議使用

一般太陽輻射測量

（農業）氣象網

光伏發電廠監控

應用領域

建筑物理/隔熱、熱舒適性和能源預算測量

氣象/地表能通量測量

太陽能/光伏系統性能監測

SR05-D1A3 太陽輻射傳感器規格：

被測變量	半球形太陽輻射
ISO 9060:2018分類	光譜平坦的C類(第二類)
符合IEC 61724-1:2017	C類
應用程序	小型光伏監測氣象學/氣候?qū)W，其他
加熱器	沒有
校準的不確定性	< 1.8% (k = 2)
校準可追溯性	對WRR
光譜范圍(波長)	285 ~ 3000 ×10?3m
額定工作溫度范圍	-40至+80°C
標準電纜長度	3米
額定工作電壓	5至30 VDC范圍
水準測量	調平球(可選)
輸出	：
通信協議	Modbus通過RS-485
數字輸出	輻照度(W/m2)，儀器體溫(℃)
模擬輸出	0 - 1 V
傳播的范圍	0 - 1600 W / m2
版本順序代碼	Sr05-d1a3, Sr05-d1a3 - bl, Sr05-d1a3 - tmbl
選項	更長的電纜長度(10,20米) 帶連接器對的加長電纜(10,20米) 帶調平球(訂購時注明產品編號BL01) 帶球調平和管安裝(用于管徑25至40毫米)(TMBL01) OEM版本
