FHF05 柔性熱通量傳感器

更新時間:2025-03-13

瀏覽量:898

品牌：Hukseflux
型號：FHF05
描述：如果您考慮測量熱通量，FHF05 是開始尋找的產品系列。模型有五種不同的尺寸和靈敏度。所有 FHF05 都非常靈活，具有集成溫度傳感器和散熱片以降低對熱導率的依賴性。額定溫度范圍為 –70 至 +12...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

FHF05 柔性熱通量傳感器描述：

用戶手冊 說明書

FHF05 系列傳感器適用于通用熱通量測量。該系列有五種不同的尺寸。更大的尺寸意味著更高的靈敏度和更大的熱通量平均區域。它們纖薄、靈活且用途廣泛。FHF05 以 W/m2 為單位測量通過它所包含或安裝在其上的物體的熱通量。FHF05 中的傳感器是熱電堆。該熱電堆測量 FHF05 柔性主體的溫差。還集成了 T 型熱電偶。熱電堆和熱電偶是無源傳感器；他們不需要電源。

多個小型導熱器形成覆蓋傳感器的導電層，有助于降低測量對熱導率的依賴性。FHF05 內置吊具，靈敏度不受環境影響。許多競爭傳感器沒有散熱片。傳感器周圍的被動保護區減少了由于邊緣效應引起的測量誤差，也用于安裝。

使用 FHF05 很簡單。它可以直接連接到常用的數據記錄系統。以 W/m2 為單位的熱通量是通過將 FHF05 輸出（一個小電壓）除以靈敏度來計算的。靈敏度隨 FHF05 的證書一起提供。

事實證明，FHF05 配備了一個可用作應力消除的連接塊，并且兩側都裝有盆狀保護蓋以防止水分滲入，因此非常堅固和穩定。

FHF05 校準可溯源至國際標準。工廠校準方法遵循 ASTM C1130 – 21 的推薦做法。

FHF05系列獨特的特點和好處：

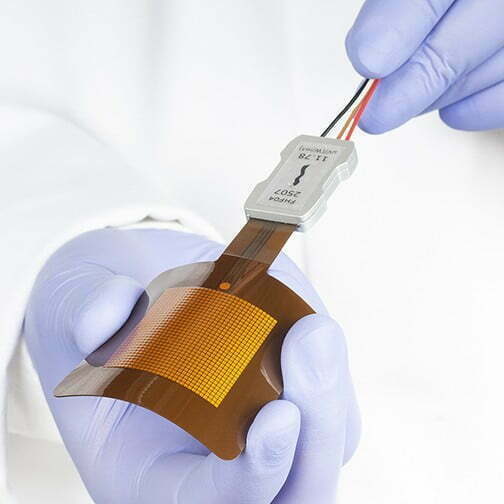

1、靈活（彎曲半徑 ≥ 7.5 x 10^-3 m）

2、低熱阻

3、寬溫度范圍

4、快速響應時間

5、大警戒區

6、一體式 T 型熱電偶

7、堅固耐用，包括連接塊，用于應力消除

8、IP防護等級：IP67（戶外應用必備）

9、集成熱擴散器以降低導熱系數依賴性

FHF05系列建議使用：

FHF05 系列具有用于通用熱通量測量的傳感器，通常用作大型測試或測量系統的一部分。另一方面，FHF05SC 系列（即將上市）是標準型號 FHF05 的自校準版本，結合了 HTR02 系列加熱器（即將上市）。FHF05SC 系列適用于需要很高質量保證的情況和長期熱通量測量。自校準傳感器有 50X50 和 85X85 兩種型號。

FHF05系列應用：

1、建筑物理/絕緣、熱舒適度和能量預算測量

2、熱通量測量以驗證 CFD 熱模擬

3、工業監測和控制/熱通量和傳熱測量

4、氣象學/表面能通量測量

5、科學研究/熱和傳熱測量

FHF05系列規格：

被測量	熱通量，溫度

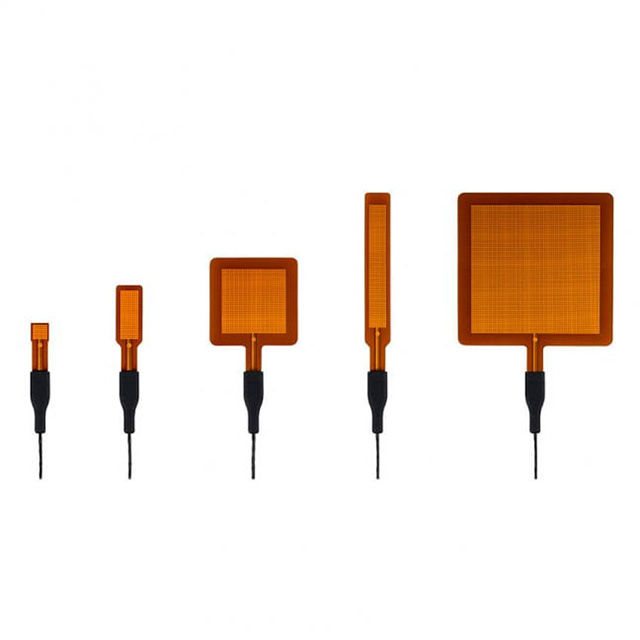

帶護罩的外部尺寸	(10 x 10, 15 x 30, 50 x 50, 15 x 85, 85 x 85) x 10?3 米
靈敏度（標稱）	：
FHF05-10X10	1 x 10?? V/(W/m2)
FHF05-15X30	3 x 10?? V/(W/m2)
FHF05-50X50	13 x 10?? V/(W/m2)
FHF05-15X85	7 x 10?? V/(W/m2)
FHF05-85X85	50 x 10?? V/(W/m2)
溫度感應器	T 型熱電偶
散熱片	包括
額定彎曲半徑	≥ 7.5 x 10?3 米
電纜額定負載	≤ 1.6 公斤
傳感器熱阻	11 x 10?? K/(W/m2)
傳感器厚度	0.4 x 10?3 米
校準不確定度	± 5 % (k = 2)
額定溫度范圍 —— 連續使用	-70 至 +120 °C
額定溫度范圍 —— 短間隔	-160 至 +150 °C
IP防護等級	IP67
標準線長	2米

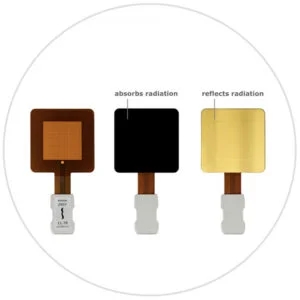

選項	?無需接線，無需連接塊；電線長度為 5 m；電線長度為 10 m；每個尺寸都帶有 BLK-黑色和/或 GLD-金色貼紙 ?溫度測量不確定度：°C 值的 2%。有關詳細信息，請參閱用戶手冊 ?在 -160 °C 的溫度下測量時，請聯系 Hukseflux。 ?傳感器不適合持續暴露在水中。 ?電纜長度為 5 或 10 米。 ?單獨的電纜長度為 2、5 或 10 米。 ?無接線，無連接塊。 ?LI19 手持式讀數裝置/數據記錄器注意：LI19 僅測量熱通量。 ?所有型號均有黑色標簽（用于測量輻射和對流熱通量）。 ?適用于所有型號的 GLD 標簽（僅用于測量對流熱通量）。 ?BLK – GLD 標簽系列也可以訂購并在工廠預涂。
