ALPHALAS UPD系列高速光電探測器 UPD-15-IR2-FC

更新時間:2025-03-13

瀏覽量:1546

品牌：ALPHALAS
型號：UPD
描述：UPD系列快光電探測器適合測量直流至25 GHz的光學波形。各種模型的上升時間短至15ps，覆蓋170至2600nm的光譜范圍。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

UPD系列高速光電探測器描述：

ALPHALAS快速光電探測器數據表

ALPHALAS快速光電探測器-產品引文

ALPHALAS UPD光電二極管BNC-2D圖紙

ALPHALAS UPD光電二極管BNC-3D模型

ALPHALAS UPD光電二極管SMA-2D圖紙

ALPHALAS UPD光電二極管SMA-3D模型

ALPHALAS UPD型號：UPD-15-IR2-FC,UPD-30-VSG-P,UPD-35-IR2-P,UPD-35-IR2-D,UPD-35-IR2-FR,UPD-35-IR2-FC,UPD-35-UVIR-P,UPD-35-UVIR-D,UPD-40-VSI-P,UPD-40-IR2-P,UPD-40-IR2-D,UPD-40-IR2-FR,UPD-40-IR2-FC,UPD-40-UVIR-P,UPD-40-UVIR-D,UPD-50-SP,UPD-50-SD,UPD-50-UP,UPD-50-UD,UPD-70-IR2-P,UPD-70-IR2-D,UPD-70-IR2-FR,UPD-70-IR2-FC,UPD-70-UVIR-P,UPD-70-UVIR-D,UPD-100-IR1-P,UPD-200-SP,UPD-200-SD,UPD-200-UP,UPD-200-UD,UPD-300-SP,UPD-300-SD,UPD-300-UP,UPD-300-UD,UPD-500-SP,UPD-500-SD,UPD-500-UP,UPD-500-UD,UPD-3N-IR2-P,UPD-5N-IR2-P,UPD-2M-IR2-P,UPD-2M-IR2-P-1TEC

特征

高速運行

上升時間：從15 ps開始

帶寬：高達25 GHz

光譜范圍：170-2600 nm（UV到IR）

緊湊設計

電池或外部電源

自由空間光束、FC/PC插座或SM光纖尾纖型號

應用

脈沖形式測量

脈沖持續時間測量

精確同步

模式跳動監測

外差測量

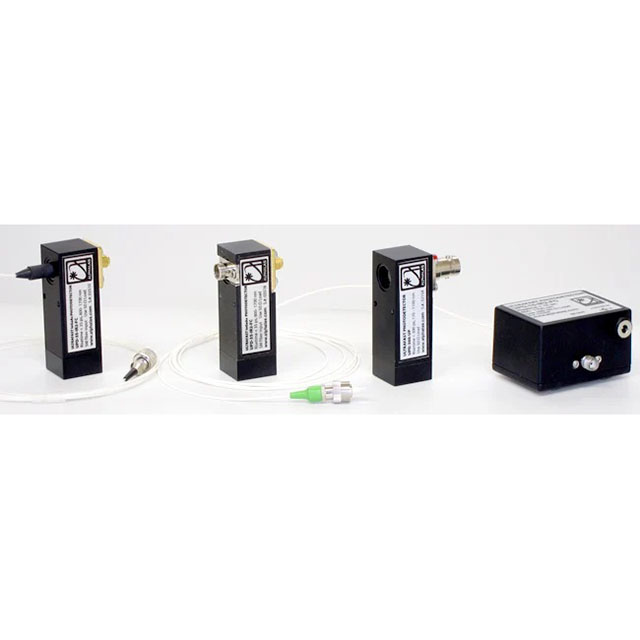

UPD系列快光電探測器適合測量直流至25 GHz的光學波形。各種模型的上升時間短至15ps，覆蓋170至2600nm的光譜范圍。

所有光電二極管都封裝在緊湊堅固的鋁外殼中，可以通過電池或外部電源進行偏置。

硅型光電探測器的紫外線擴展版本是覆蓋170至1100nm光譜范圍的商業產品。

另一種類型的獨特的紫外敏感InGaAs光電探測器可用于檢測350至1700nm范圍內的激光脈沖，從而具有商業上可獲得的光譜范圍和速度。

阻抗匹配和微波技術確保了脈沖形式的測量沒有任何振鈴或偽影。客戶可以自由使用50Ω端接電阻器進行高速度操作，或使用高阻抗負載獲得大信號。這保證了不同應用程序的靈活性。

與我們的BBA系列寬帶高增益放大器相結合，高速光電探測器是昂貴而笨重的雪崩光電二極管的有利替代品。

UPD系列高速光電探測器是激光和光子學研究的工具。

新的光電探測器型號可供選擇：更快的上升時間和更寬的波長范圍

UPD-15-IR2-FC：快速InGaAs PIN光電探測器，上升時間<15ps，帶寬>25GHz，光譜范圍800-1700 nm，光纖耦合輸入，帶FC/APC連接器

UPD-35-IR2-P，UPD-35-IR2-D：快速InGaAs PIN光電探測器，上升時間＜35ps，帶寬＞10GHz，光譜范圍800-1700nm，具有拋光或擴散窗口

UPD-35-UVIR-P，UPD-35-UWIR-D：快速InGaAs PIN光電探測器，上升時間＜35ps，帶寬＞10GHz，光譜范圍350-1700nm，具有拋光或漫射窗口

UPD-50-SP、UPD-50-SD、UPD-50-UD、UPD-50/UP：快速硅PIN光電探測器，上升時間50ps，下降時間50ps、帶寬>7GHz，光譜范圍170-1100nm或320-1100nm，帶拋光或漫射窗口

UPD-100-IR1-P：快速Ge光電探測器，上升時間 < 100ps，脈寬（FWHM）300ps，光譜范圍400-2000nm

UPD-3N-IR2-P：快速InGaAs光電探測器，紅外范圍擴展至2.1μm，上升時間150ps

UPD-5N-IR2-P：快速InGaAs光電探測器，紅外范圍擴展至2.6μm，上升時間200ps

快速光電二極管（UPD系列）-可用型號

光電探測器型號	上升時間	帶寬 (GHz )	光譜范圍（納米）	峰值量子效率	敏感區域（直徑 μm/mm ² ）	噪聲當量功率（W/√Hz）	暗電流 (nA)	材料	光輸入/窗口類型 ¹⁾	射頻輸出連接器
UPD-15-IR2-FC	< 15	> 25	800 - 1700	75%	光纖，9 μm	1.0×10 ^-15	0.1	砷化鎵	纖維瓦。 FC/APC ⁵⁾	SMA
UPD-30-VSG-P	< 30	> 10	320 - 900	40%	200x200/0.04	3.0× ^10-15	0.1	砷化鎵	拋光，玻璃	SMA
UPD-35-IR2-P	< 35	> 10	800 - 1700	80%	55/0.0024	1.0×10 ^-15	0.3	砷化鎵	拋光，玻璃	SMA
UPD-35-IR2-D	< 35	> 10	800 - 1700	80%	55/0.0024	1.0×10 ^-15	0.3	砷化鎵	漫射、石英	SMA
UPD-35-IR2-FR	< 35	> 10	800 - 1700	80%	55/0.0024	1.0×10 ^-15	0.3	砷化鎵	FC/PC 插座 ⁵⁾	SMA
UPD-35-IR2-FC	< 35	> 10	800 - 1700	80%	光纖，9 μm	1.0×10 ^-15	0.3	砷化鎵	纖維瓦。 FC/APC ⁵⁾	SMA
UPD-35-UVIR-P	< 35	> 10	350 - 1700	80%	55/0.0024	1.0×10 ^-15	0.3	砷化鎵 ⁴⁾	拋光，MgF ₂	SMA
UPD-35-UVIR-D	< 35	> 10	350 - 1700	80%	55/0.0024	1.0×10 ^-15	0.3	砷化鎵 ⁴⁾	漫射、石英	SMA
UPD-40-VSI-P	< 40	> 8.5	500 - 1690	40%	200x200/0.04	3.0×10 ^-10	5000	砷化鎵	拋光，玻璃	SMA
UPD-40-IR2-P	< 40	> 8.5	800 - 1700	80%	60/0.0028	1.1×10 ^-15	0.5	砷化鎵	拋光，玻璃	SMA
UPD-40-IR2-D	< 40	> 8.5	800 - 1700	80%	60/0.0028	1.1×10 ^-15	0.5	砷化鎵	漫射、石英	SMA
UPD-40-IR2-FR	< 40	> 8.5	800 - 1700	80%	60/0.0028	1.1×10 ^-15	0.5	砷化鎵	FC/PC 插座 ⁵⁾	SMA
UPD-40-IR2-FC	< 40	> 8.5	800 - 1700	80%	光纖，9 μm	1.1×10 ^-15	0.5	砷化鎵	纖維瓦。 FC/APC ⁵⁾	SMA
UPD-40-UVIR-P	< 40	> 8.5	350 - 1700	80%	60/0.0028	1.1×10 ^-15	0.5	砷化鎵 ⁴⁾	拋光，MgF ₂	SMA
UPD-40-UVIR-D	< 40	> 8.5	350 - 1700	80%	60/0.0028	1.1×10 ^-15	0.5	砷化鎵 ⁴⁾	漫射、石英	SMA
UPD-50-SP	< 50	> 7.0	320 - 1100	45%	100/0.0079	1.2×10 ^-15	0.001	硅	拋光，玻璃	SMA
UPD-50-SD	< 50	> 7.0	320 - 1100	45%	100/0.0079	1.2×10 ^-15	0.001	硅	漫射、石英	SMA
UPD-50-UP	< 50	> 7.0	170 - 1100	45%	100/0.0079	1.2×10 ^-15	0.001	硅 ⁴⁾	拋光，MgF ₂	SMA
UPD-50-UD	< 50	> 7.0	170 - 1100	45%	100/0.0079	1.2×10 ^-15	0.001	硅 ⁴⁾	漫射、石英	SMA
UPD-70-IR2-P	<70	> 5.0	800 - 1700	80%	80/0.005	2.0× ^10-15	0.8	砷化鎵	拋光，玻璃	SMA
UPD-70-IR2-D	<70	> 5.0	800 - 1700	80%	80/0.005	2.0× ^10-15	0.8	砷化鎵	漫射、石英	SMA
UPD-70-IR2-FR	<70	> 5.0	800 - 1700	80%	80/0.005	2.0× ^10-15	0.8	砷化鎵	FC/PC 插座 ⁵⁾	SMA
UPD-70-IR2-FC	<70	> 5.0	800 - 1700	80%	光纖，9 μm	2.0× ^10-15	0.8	砷化鎵	纖維瓦。 FC/APC ⁵⁾	SMA
UPD-70-UVIR-P	<70	> 5.0	350 - 1700	80%	80/0.005	2.0× ^10-15	0.8	砷化鎵 ⁴⁾	拋光，MgF ₂	SMA
UPD-70-UVIR-D	<70	> 5.0	350 - 1700	80%	80/0.005	2.0× ^10-15	0.8	砷化鎵 ⁴⁾	漫射、石英	SMA
UPD-100-IR1-P	<100	> 3.0	400 - 2000	80%	80/0.005	3.0×10 ^-13	700	鍺	拋光，玻璃	SMA
UPD-200-SP	< 175	> 2.0	320 - 1100	85%	400/0.126	1.5× ^10-15	0.001	硅	拋光，玻璃	BNC
UPD-200-SD	< 175	> 2.0	320 - 1100	85%	400/0.126	1.5× ^10-15	0.001	硅	漫射、石英	BNC
UPD-200-UP	< 175	> 2.0	170 - 1100	85%	400/0.126	1.5× ^10-15	0.001	硅 ⁴⁾	拋光，MgF ₂	BNC
UPD-200-UD	< 175	> 2.0	170 - 1100	85%	400/0.126	1.5× ^10-15	0.001	硅 ⁴⁾	漫射、石英	BNC
UPD-300-SP	< 300	> 1.0	320 - 1100	90%	600/0.283	3.0× ^10-15	0.01	硅	拋光，玻璃	BNC
UPD-300-SD	< 300	> 1.0	320 - 1100	90%	600/0.283	3.0× ^10-15	0.01	硅	漫射、石英	BNC
UPD-300-UP	< 300	> 1.0	170 - 1100	90%	600/0.283	3.0× ^10-15	0.01	硅 ⁴⁾	拋光，MgF ₂	BNC
UPD-300-UD	< 300	> 1.0	170 - 1100	90%	600/0.283	3.0× ^10-15	0.01	硅 ⁴⁾	漫射、石英	BNC
UPD-500-SP	< 500	> 0.6	320 - 1100	90%	800/0.5	3.5× ^10-15	0.01	硅	拋光，玻璃	BNC
UPD-500-SD	< 500	> 0.6	320 - 1100	90%	800/0.5	3.5× ^10-15	0.01	硅	漫射、石英	BNC
UPD-500-UP	< 500	> 0.6	170 - 1100	90%	800/0.5	3.5× ^10-15	0.01	硅 ⁴⁾	拋光，MgF ₂	BNC
UPD-500-UD	< 500	> 0.6	170 - 1100	90%	800/0.5	3.5× ^10-15	0.01	硅 ⁴⁾	漫射、石英	BNC
UPD-3N-IR2-P	< 150 ⁶⁾	> 0.4 ⁶⁾	800 - 2100	75%	300/0.07	1.5×10 ^-13	90	砷化鎵	拋光，玻璃	BNC
UPD-5N-IR2-P	< 200 ⁶⁾	> 0.3 ⁶⁾	800 - 2600	70%	300/0.07	7.0×10 ^-13	2000年	砷化鎵	拋光，玻璃	BNC
UPD-2M-IR2-P	< 75000	> 0.004	900 - 1700	80%	2000/3.14	4.0× ^10-14	5	砷化鎵	拋光，玻璃	BNC
UPD-2M-IR2-P-1TEC ³	< 75000	> 0.004	900 - 1700	75%	2000/3.14	1.0×10 ^-14	0.3	砷化鎵	拋光，玻璃	BNC
