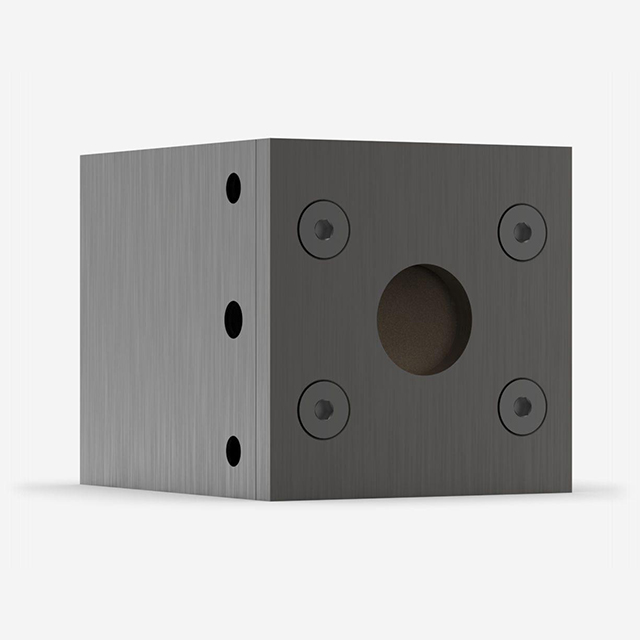

Gentec-EO UP12E-20H-H5-D0熱探測器 200385

更新時間:2025-03-13

瀏覽量:955

產品介紹

Gentec-EO UP12E-20H-H5-D0熱探測器的激光功率測量高達20 W。

適用于大多數應用的多功能吸收器

我們的 H 型吸收器具有寬帶和光譜平坦的光譜響應，因此該功率檢測器是一種多功能解決方案，可滿足大多數激光功率測量需求。我們的制造方法還使這種吸收器在平均功率密度和能量密度方面具有良好的損壞閾值。它的吸收能力很強，因此產生的背部反射比例相對較低。

適用于測量各種激光

損壞設備的風險較低

允許快速上升時間

利用 XNR Anticipation 加快測量速度

利用 XNR Anticipation，測量激光功率的速度可提高 10 倍（取決于型號）。我們的算法會查看信號增減的速度，并將其與校準數據相結合，從而預測結果。因此，計算和顯示測量結果的速度要高于檢測器的自然響應速度。

每次測量可節省幾秒到幾十秒的時間

運行中斷時間縮短

生產率提升

激光輸出診斷加快

測量精度不打折扣

INTEGRA（USB 或 RS-232）輸出選擇

當您選擇 INTEGRA 輸出選項時，您將獲得集檢測器和儀表于一體的便捷的一體化測量儀器產品。將檢測器插入電腦，安裝我們的免費軟件，即可開始測量。

具成本效益的解決方案

與其他解決方案具有相同的測量性能

接口功能和特性不打折扣

適用于 OEM 應用和現場維修的緊湊型解決方案

多功能儀器可節省重新校準的費用

主要特性

模塊化概念

提高探測器的功率：有3種不同的冷卻模塊

高性能

上升時間快（0.3 秒）

損壞閾值高（36 kW/cm2）

緊湊設計

只有14 mm 厚（10S 型）

能量模式

測量單次能量上升可高達 5 J

智能接口

包含所有的校準數據

產品規格

測量能力
最大平均功率（連續）	20 W
最大平均功率（1 分鐘）	40 W
噪聲等效功率	1 mW
光譜范圍	0.193 - 20 μm
典型升起時間	0.3 s
功率校準不確定性	±2.5 %
重復性	±0.5 %
測量能力（能量模式）
最大可測量能量	5 J
噪聲等效能量	0.02 J
最小重復周期	1.5 s
最大脈沖寬度	50 ms
能量校準不確定性	±5 %
損壞閾
最大平均功率密度	36 kW/cm2
最大能量密度	1 J/cm2
1.1064 nm，10 W CW可能因波長和平均功率而異。 2.1064 nm，7 ns，10赫茲可能因波長和脈沖寬度而異。
物理特性
冷卻	傳送（散熱片）
孔徑	12 mm
吸收器	H5
尺寸	38H x 38W x 45D mm
重量	0.15 kg
