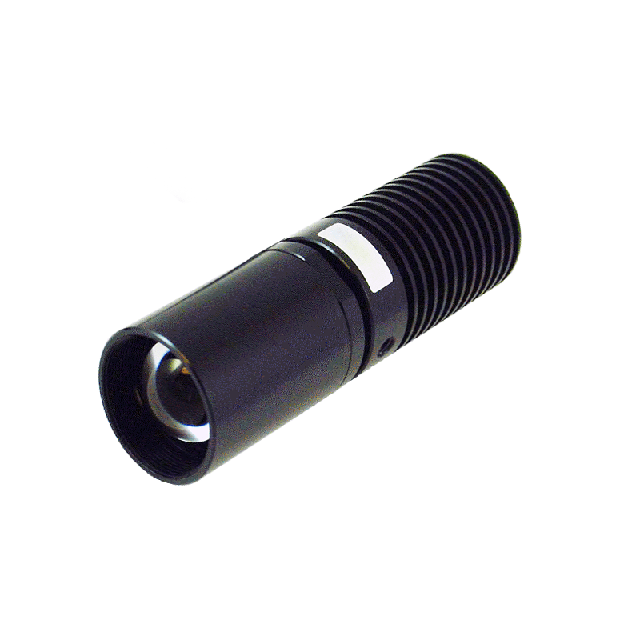

加拿大Mightex 大功率LED準直器光源，22毫米凈孔徑

更新時間:2025-03-13

瀏覽量:925

品牌：加拿大Mightex
型號：LCS-0365-04-22
描述：LED 準直器由準直透鏡和 LED 發射器組成。LED 發射器放置在準直透鏡的焦平面上。因此，準直透鏡將 LED 發射器成像為無限遠。Mightex LED 準直器采用高數值孔徑非球面準直透鏡，可實現...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

加拿大Mightex 大功率LED準直器光源，22毫米凈孔徑描述：

數據表

LED 準直器由準直透鏡和 LED 發射器組成。LED 發射器放置在準直透鏡的焦平面上。因此，準直透鏡將 LED 發射器成像為無限遠。Mightex LED 準直器采用高數值孔徑非球面準直透鏡，可實現精確準直和高光通量。

LED 準直器可用作照明系統中的光源。例如，LED 準直器可以取代顯微鏡中的標準燈組件，以提供穩定、強烈和快速調制的照明。通常，其余的照明光學元件會將 LED 發射器成像到成像光學元件的光瞳上，而強度均勻的準直器上的透鏡孔徑將投射到物體上。在其他照明應用中，應進行類似的布置以產生均勻和高效的照明。

LED 發射器直接安裝在準直器的金屬底座上，該金屬底座還配有集成散熱器。這種配置很大限度地減少了 LED 發射器和散熱器之間的熱阻，從而更好地散熱。如果需要，可以調整準直透鏡以實現精確準直。調整后，鎖定環固定鏡頭位置。準直器已在工廠進行了預先調整。

產品組合中增加了多芯片 LED 發射器（Type-B）。其中一些 7W 至 15W LED 的總光功率超過 1W，是單芯片 LED 功率的四倍。具有更高功率（7W 或更高）的型號具有冷卻風扇，并且與其他型號相比具有不同的外形尺寸。請仔細檢查安裝圖紙。冷卻風扇的電源包含在 LED 準直器光源的價格中。

LED 準直器包括一根 1.5 米長的電纜，末端有兩個裸線端子。光源可由 Mightex LED 控制器或其他 LED 控制器和電流源驅動。可選的聚焦模塊可以安裝在 LED 準直器的正面，以將光線聚焦到一個緊密的點上，即 LED 發射器的圖像。使用聚焦模塊的應用之一是將 LED 光耦合到光纖或光導中。

此外，還提供了一個可選的光導適配器，用于將 LED 燈耦合到光導中，如下圖所示。

額外的可互換準直透鏡可用于使用相同的光源產生不同尺寸的光束。

特征

可互換非球面準直透鏡

高數值孔徑（NA）

高功率（高達 50W）

廣泛的可用波長

可調焦距

可選聚焦模塊

可選光導適配器

適用于實驗室和 OEM 應用的多種安裝功能

集成散熱器

適用于 >7W 型號的冷卻風扇

應用

顯微鏡照明器

通用光源

光纖耦合（帶可選的聚焦模塊）

性能規格

A型LCS（被動冷卻，無冷卻風扇）
B型LCS（帶冷卻風扇）

零件編號	類型 ² (A or B)	波長 (nm)	半發散角(deg.)				I_op (mA)	V_op (V)	典型輸出功率(mW)³
零件編號	類型 ² (A or B)	波長 (nm)	φ 11mm ¹	φ 22mm ¹	φ 38mm ¹	φ 48mm ¹	I_op (mA)	V_op (V)	典型輸出功率(mW)³
LCS-0365-04-xx	A	365	6.8	3.4	2	1.5	1000	3.65	350
LCS-0365-13-xx	B	365	6.8	3.4	2	1.5	3500	3.85	1200
LCS-0385-04-xx	A	385	6.8	3.4	2	1.5	1000	3.65	500
LCS-0385-07-xx	B	385	6.8	3.4	2	1.5	500	15	500
LCS-0385-11-xx	B	385	6.8	3.4	2	1.5	700	15.5	625
LCS-0385-13-xx	B	385	6.8	3.4	2	1.5	3500	3.75	1500
LCS-0395-03-xx	A	395	3.4	1.7	1	0.75	1000	3.1	270
LCS-0395-12-xx	B	395	6.8	3.4	2	1.5	1000	12.4	810
LCS-0400-01-xx	A	400	5	2.5	1.5	1.1	350	3.5	100
LCS-0400-03-xx	A	400	3.4	1.7	1	0.75	1000	3.1	265
LCS-0400-04-xx	A	400	3.4	1.7	1	0.75	1000	3.5	750
LCS-0400-12-xx	B	400	6.8	3.4	2	1.5	1000	12.4	795
LCS-0400-17-xx	B	400	10	5	3	2.2	1000	16.5	810
LCS-0405-03-xx	A	405	3.4	1.7	1	0.75	1000	3	325
LCS-0405-12-xx	B	405	6.8	3.4	2	1.5	1000	12	975
LCS-0410-03-xx	A	410	3.4	1.7	1	0.75	1000	3	315
LCS-0410-12-xx	B	410	6.8	3.4	2	1.5	1000	12	945
LCS-0415-03-xx	A	415	3.4	1.7	1	0.75	1000	3	310
LCS-0415-12-xx	B	415	6.8	3.4	2	1.5	1000	12	930
LCS-0430-02-xx	A	430	3.4	1.7	1	0.75	500	3.8	190
LCS-0455-03-xx	A	455	3.4	1.7	1	0.75	1000	3.0	500
LCS-0470-03-xx	A	470	3.4	1.7	1	0.75	1000	3.2	200
LCS-0470-15-xx	B	470	6.8	3.4	2	1.5	1000	15	600
LCS-0470-14-xx	B	470	3.4	1.7	1	0.75	3000	4.6	800
LCS-0471-02-xx	A	471	3.4	1.7	1	0.75	350	3	140
LCS-0490-01-xx	A	490	3.4	1.7	1	0.75	350	3.5	140
LCS-0505-03-xx	A	505	3.4	1.7	1	0.75	1000	3.9	135
LCS-0505-12-xx	B	505	6.8	3.4	2	1.5	1000	12.2	250
LCS-0530-03-xx	A	530	3.4	1.7	1	0.75	1000	2.85	200
LCS-0530-12-xx	B	530	2.8	1.4	0.85	0.65	2400	4.9	290
LCS-0530-15-xx	B	530	6.8	3.4	2	1.5	1000	15	300
LCS-0540-14-xx	B	540 broadband	4.4	2.2	1.3	1	3000	4.6	500
LCS-0560-03-xx	A	560 broadband	4.4	2.2	1.3	1	1000	2.9	240
LCS-0585-03-xx	A	585 broadband	4.4	2.2	1.3	1	700	2.9	82
LCS-0590-03-xx	A	590	3.4	1.7	1	0.75	1000	3.9	65
LCS-0590-05-xx	B	590	10	5	3	2.2	500	9.5	190
LCS-0617-02-xx	A	617	3.4	1.7	1	0.75	700	2.3	150
LCS-0617-10-xx	B	617	6.8	3.4	2	1.5	700	9.6	250
LCS-0625-03-xx	A	625	3.4	1.7	1	0.75	1000	3.9	180
LCS-0625-07-xx	B	625	6.8	3.4	2	1.5	700	9.6	300
LCS-0656-03-xx	A	656	3.4	1.7	1	0.75	1000	3.1	280
LCS-0656-07-xx	B	656	8.8	4.4	2.6	2	700	9.6	800
LCS-0680-02-xx	A	680	3.4	1.7	1	0.75	600	2.7	75
LCS-0700-01-xx	A	700	3.4	1.7	1	0.75	500	2.1	51
LCS-0720-01-xx	A	720	3.4	1.7	1	0.75	600	2.2	73
LCS-0740-03-xx	A	740	5	2.5	1.5	1.1	1000	2.5	200
LCS-0740-10-xx	B	740	10	5	3	2.2	1000	9.5	600
LCS-0780-02-xx	A	780	3.4	1.7	1	0.75	800	2.5	110
LCS-0810-02-xx	A	810	3.4	1.7	1	0.75	800	2.2	120
LCS-0850-03-xx	A	850, 3W	3.4	1.7	1	0.75	1000	3	430
LCS-0870-01-xx	A	870	3.4	1.7	1	0.75	700	1.9	110
LCS-0910-02-xx	A	910	3.4	1.7	1	0.75	1000	1.9	120
LCS-0940-02-xx	A	940	3.4	1.7	1	0.75	1000	1.8	200
LCS-0980-01-xx	A	980	3.4	1.7	1	0.75	500	1.4	30
LCS-6500-03-xx	A	glacier white 6,500K	3.4	1.7	1	0.75	1000	3.6	180
LCS-6500-15-xx	B	glacier white 6,500K	6.8	3.4	2	1.5	1000	15	540
LCS-5500-03-xx	A	cool white 5,500K	3.4	1.7	1	0.75	1000	3.9	170
LCS-5500-12-xx	B	cool white 5,500K	6.8	3.4	2	1.5	1000	12	540
LCS-4000-03-xx	A	warm white 4,000K	3.4	1.7	1	0.75	1000	3.9	180
LCS-3000-03-xx	A	warm white 3,000K	3.4	1.7	1	0.75	1000	2.8	150
LCS-3000-12-xx	B	warm white 3,000K	6.8	3.4	2	1.5	1000	12	430

1. 通光孔徑直徑。使用這些兩位數替換部件號中的 xx;和 2.A 型和 B 型準直器源具有不同的安裝圖。A 型不包括冷卻風扇，而 B 型則包含。訂購 B 型 LED 的 LED 控制器時，請確保將 AC/DC 電源適配器從“標準”12V 升級到 24V。對于某些 LED 控制器，不建議在同一控制器上混合使用 Type-A 和 Type-B LED。請檢查控制器規格以確認。3. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

Type-J LCS（高功率，無冷卻風扇的被動冷卻）

零件編號	類型	波長(nm)	半發散角(deg.)				I_op(mA)	V_op(V)	典型輸出功率(mW)²
零件編號	類型	波長(nm)	φ 11mm ¹	φ 22mm ¹	φ 38mm ¹	φ 48mm ¹	I_op(mA)	V_op(V)	典型輸出功率(mW)²
LCS-0365-13-22-J	J	365	NA	3.4	NA	NA	3500	3.85	1200
LCS-0470-14-22-J	J	470	NA	1.7	NA	NA	3000	4.6	860
LCS-0530-12-22-J	J	530	NA	1.4	NA	NA	2400	4.9	290
LCS-0540-14-22-J	J	540	NA	2.2	NA	NA	3000	4.6	500
LCS-0625-07-22-J	J	625	NA	1.4	NA	NA	2400	2.9	260

1. 通光孔徑直徑。使用這些兩位數字替換部件號中的 xx。2. 使用 BLS-3000-2 BioLED 控制模塊可實現的最大 CW 輸出。3. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

Type-H LCS（大電流，帶冷卻風扇）

零件編號	類型	波長(nm)	半發散角(deg.)			I_op (A)	V_op (V)	典型輸出功率(mW)²
零件編號	類型	波長(nm)	φ 22mm ¹	φ 38mm ¹	φ 48mm¹	I_op (A)	V_op (V)	典型輸出功率(mW)²
LCS-0365-76-xx	H	365	5	3	2.2	18	4.2	10000
LCS-0405-65-xx	H	405	5	3	2.2	18	3.6	8300
LCS-0405-89-xx	H	405	5	3	2.2	24	3.7	9900
LCS-0415-65-xx	H	415	5	3	2.2	18	3.6	6000
LCS-0470-50-xx	H	470	5	3	2.2	13	3.8	6300
LCS-0470-61-xx	H	470	5	3	2.2	18	3.4	7500
LCS-0470-92-xx	H	470	5	3	2.2	27	3.4	9000
LCS-0525-60-xx	H	525	5	3	2.2	13	4.6	1300
LCS-0525-79-xx	H	525	5	3	2.2	18	4.4	1560
LCS-0560-68-xx	H	560 broadband	5	3	2.2	18	3.8	3500
LCS-0560-84-xx	H	560 broadband	5	3	2.2	22	3.8	3800
LCS-0625-38-xx	H	625	5	3	2.2	13	2.9	2700
LCS-0625-42-xx	H	625	5	3	2.2	18	2.3	3300
LCS-0730-77-xx	H	730	5	3	2.2	18	5.9	3500
LCS-0780-65-xx	H	780	5	3	2.2	18	3.6	4400
LCS-0850-68-xx	H	850	5	3	2.2	18	3.75	5500
LCS-6500-33-xx	H	glacier white, 6,500K	5	3	2.2	9	3.7	2000
LCS-6500-65-xx	H	glacier white, 6,500K	5	3	2.2	18	3.7	3500

1. 通光孔徑直徑。使用這些兩位數字替換部件號中的 xx。2. 使用匹配的 BLS-13000-1 或 BLS-18000-1 BioLED 控制模塊可實現的最大連續輸出。3. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

停產部件

零件編號	類型² (A or B)	波長(nm)	半發散角(deg.)				I_op (mA)	V_op (V)	典型輸出功率 (mW)³
零件編號	類型² (A or B)	波長(nm)	φ 11mm ¹	φ 22mm ¹	φ 38mm ¹	φ 48mm ¹	I_op (mA)	V_op (V)	典型輸出功率 (mW)³
LCS-0365-02-xx	A	365	3.4	1.7	1	0.75	500	3.8	80
LCS-0365-07-xx	B	365	6.8	3.4	2	1.5	500	15	400
LCS-0365-11-xx	B	365	6.8	3.4	2	1.5	700	15.8	500
LCS-0380-03-xx	A	380	3.4	1.7	1	0.75	1000	3.2	120
LCS-0380-13-xx	B	380	6.8	3.4	2	1.5	1000	12.8	360
LCS-0385-02-xx	A	385	3.4	1.7	1	0.75	500	3.8	100
LCS-0390-03-xx	A	390	3.4	1.7	1	0.75	1000	3.1	250
LCS-0390-12-xx	B	390	6.8	3.4	2	1.5	1000	12.4	750
LCS-0400-05-xx	A	400	5	2.5	1.5	1.1	1000	4.1	240
LCS-0420-02-xx	A	420	3.4	1.7	1	0.75	700	3	100
LCS-0420-03-xx	A	420	3.4	1.7	1	0.75	1000	3	310
LCS-0420-12-xx	B	420	6.8	3.4	2	1.5	1000	12	930
LCS-0425-03-xx	A	425	3.4	1.7	1	0.75	1000	3	290
LCS-0425-12-xx	B	425	6.8	3.4	2	1.5	1000	12	870
LCS-0455-05-xx	A	455	10	5	3	2.2	700	6.8	350
LCS-0490-03-xx	A	490	5	2.5	1.5	1.1	700	3.7	120
LCS-0530-13-22	B	530	2.8	1.4	0.85	0.65	2400	4.9	290
LCS-0530-13-22-J	J	530	NA	1.4	NA	NA	2400	4.9	290
LCS-0560-02-xx	A	560 broadband	3.4	1.7	1	0.75	700	2.9	180
LCS-0590-10-xx	B	590	10	5	3	2.2	1000	10	200
LCS-0617-03-xx	A	617	3.4	1.7	1	0.75	1000	3.9	150
LCS-0657-01-xx	A	657	5	2.5	1.5	1.1	350	2.4	100
LCS-0850-02-xx	A	850, 2W	3.4	1.7	1	0.75	1000	2.1	240

1.凈孔徑。使用這兩位數字替換零件號中的xx；以及2。A型和B型準直器源的安裝圖不同。A型不包括冷卻風扇，而B型則包括。訂購B型LED的LED控制器時，請確保將AC/DC電源適配器從“標準”12V升級到24V。對于某些LED控制器，不建議在同一控制器上混合使用A型和B型LED。請檢查控制器規格以確認。3.由于制造工藝和操作參數（如溫度和電流）的變化，任何給定LED的實際輸出都可能變化。規范旨在用作指導。
