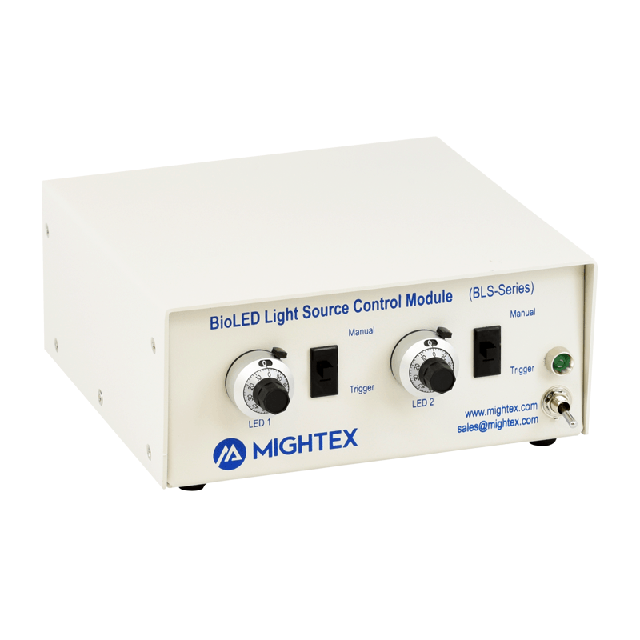

加拿大Mightex BLS-3000-2 BLS系列高速雙通道LED驅動器，帶手動和模擬輸入控制和免工具連接器

更新時間:2025-03-13

瀏覽量:686

品牌：加拿大Mightex
型號：BLS-1000-2, BLS-3000-2, BLS-13000-1/1E, BLS-18000-1
描述：Mightex BLS-1000-2 和 BLS-3000-2 LED 控制器專為驅動 Mightex LED 光源而設計。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

BLS-3000-2 BLS系列高速雙通道LED驅動器，帶手動和模擬輸入控制和免工具連接器描述：

數據表

Mightex BLS-1000-2 和 BLS-3000-2 LED 控制器專為驅動 Mightex LED 光源而設計。控制器有兩種操作模式：

手動模式：可通過手動轉動旋鈕來控制輸出電流;

觸發模式：輸出電流可通過外部模擬輸入信號控制在0-5V之間。

用于 Mightex LED 的高速、手動和模擬電壓控制 LED 驅動器：

BLS-1000-2：兩（2）通道。三（3）級輸出限制設置為 500/750/1,000mA。高達 100kHz 的調制速度。

BLS-3000-2：兩（2）通道。1,000/2,000/3,000mA的三（3）層輸出限值設置。高達 50kHz 的調制速度。

控制模式通過前面板上的滑動開關選擇，出廠默認為“手動”模式。BLS-1000-2 和 BLS-3000-2 在后面板上提供最大電流選擇 DIP 開關，允許用戶將通道的最大輸出電流設置為 BLS-500-750-750/1,000mA 為 2,000/2,000/3,000mA對于 BLS-3000-2。BLS-500-1000 的出廠默認設置為 2mA，BLS-1,000-3000 的出廠默認設置為 2mA。當控制器設置為“觸發”模式時，輸出電流完全由輸入模擬信號（0-5V）控制。

特征

雙控制模式：手動或模擬電壓輸入控制

高調制速度 – 高達 100kHz

用于模擬電壓輸入的 BNC 連接器

簡單、免工具的連接

能夠驅動可變負載

應用

光遺傳學

熒光激發

顯微術

檢測儀器

醫療儀器

性能規格

參數	型號		單位
參數	BLS-1000-2型	BLS-3000-2型
電源輸入電壓（DC）、Vdc	9 ~ 12*	9	V
電源輸入電流（DC）	> 總/組合通道電流**		mA
通道驅動電壓（最大值）	直流電壓 - 4.5		V
最大電壓差（電源V_dc - LED V op)	< 8	< 6	V
電流精度	±3%		mA
輸出驅動電流范圍	0 ~ 1,000	0 ~ 3,000	mA
通道輸出功率限制	< 20	< 15	W
信道頻率響應	< 100	< 50	KHz
外部模擬輸入	0 ~ 5***		V

注意：*當LED負載的Vforward大于8V時，可以使用24V直流輸入;** 輸入電流應大于兩個通道的總輸出電流;外部模擬電壓源應具有 8+ mA 的電流驅動能力。不建議在本控制器的單個單元上混合使用 A/J 型 LED 和 B 型 LED。請在一臺設備上操作 Type-A/J LED，在另一臺設備上操作 B-LED 型。
