SDI 1531 低噪聲加速度傳感器描述：

數據表

1531型是一款專為高溫應用設計的表面安裝MEMS直流加速度計。其性能規格與SDI 1521型極為相似，不過1531型采用了能夠承受更高溫度的材料。這款MEMS直流加速度計在制造過程中進行了氮?dú)庾枘岷兔芊馓幚恚⒃跉夂蚩刂骗h(huán)境下經過了嚴格的測試和溫度調節程序，確保其能夠在最高達+175°C的工作溫度下提供穩定可靠的性能。

每個1531型封裝集成了一個用于直流測量的MEMS電容式感測元件以及內置感測放大器和差分輸出的定制集成電路，這種組合設計使得設備對溫度變化和溫度梯度具有出色的穩定性。每件產品都由SDI單獨進行測試、編程及校準，且在其頂部和底部標記有唯一的序列號，便于追蹤。此外，針對需要詳細驗證其性能參數的用戶，還可以選擇獲取一份1531-TST校準測試報告，該報告詳細列出了加速度計的測量偏差、比例因子、線性度、工作電流以及頻率響應等關鍵規格。

零至中頻應用

操作

1531型的敏感軸垂直于其封裝底部，當對封裝底部施加正向力時會產生正向加速度。該型號的設計中，地震中心位于兩個感測元件的中心線上，并恰好處于它們之間的中間位置。

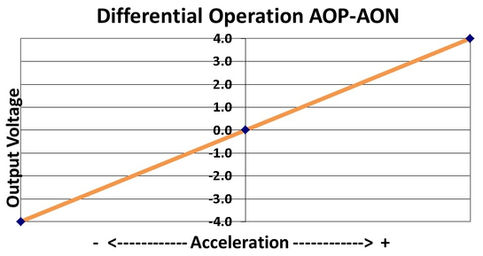

1531型能夠輸出一個差分±4伏電壓，此電壓值根據加速度的變化而變化。特別地，地震中心設置在雙感測元件的中心線上，這樣設計可以確保任何由于圍繞該點旋轉導致的誤差都會被內部電子組件有效消除。

此外，使用1531型需要提供兩個參考電壓：標稱+5.0伏和+2.5伏。比例因子是基于相對于地（GND）的+5.0伏參考電壓來確定的。在零加速度條件下，兩個輸出電壓理論上應與輸入的+2.5伏相等。這種配置不僅保證了測量的準確性，也提升了設備在各種應用環境中的可靠性與穩定性。

性能-所有版本

對于所有型號：在沒有特別說明的情況下，默認供電電壓（Vs）為+8至+32伏直流電，工作溫度（TC）設為25攝氏度，并采用差分模式。測量范圍（即±g的最大值）對應的輸出電壓為8000毫伏。

注解（1）：上述規格適用于測量范圍在2g到50g之間的型號；而對于那些測量范圍達到或超過100g的版本，其測試與規定的性能范圍是-65g到+65g。

重要提示：設備可能會因承受超出所列應力范圍的力而遭受不可逆的損害。列出的數值僅代表最大應力限制，并不保證設備在這些極限條件下或者超出這些條件時仍能正常工作。因此，在使用過程中應注意不要讓設備超負荷運行，以避免造成損害。

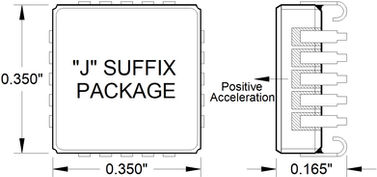

包裝尺寸
