美國R.M.Young 05103 風速監測儀

更新時間:2025-03-13

瀏覽量:865

品牌：R.M.Young
型號：05103
描述：風速監測儀是一款高性能風傳感器。堅固、耐腐蝕的結構使其成為各種風測量應用的理想選擇。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

風速監測儀描述：

用戶手冊  替換零件

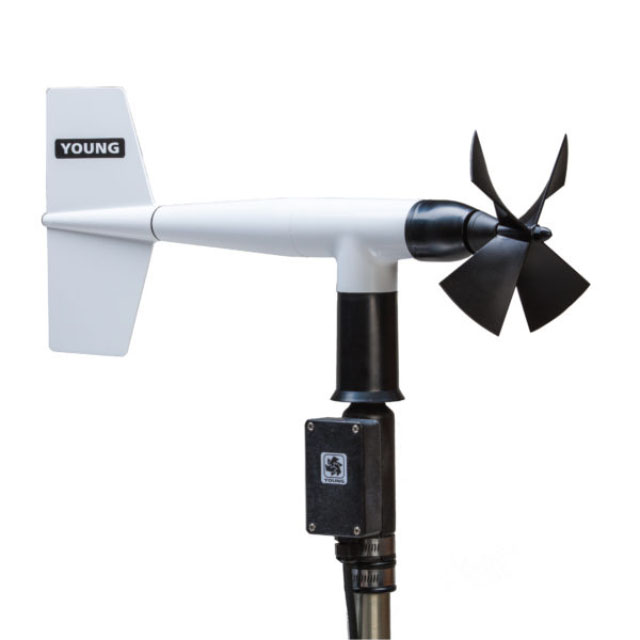

YOUNG型號05103風監測器測量水平風速和風向。它起初是為海洋數據浮標使用而開發的，堅固耐用，耐腐蝕，但精確和重量輕。用于測量風速的四葉螺旋螺旋槳在旋轉時產生交流正弦波信號。風向由連接在內部外殼內的精密電位器上的風向標確定。UV穩定塑料與不銹鋼和陽極氧化鋁部件用于傳感器的結構。精密級不銹鋼球軸承，輕接觸聚四氟乙烯密封和寬溫度潤滑脂，以幫助排除污染。傳感器安裝在標準的1英寸IPS管上。所述安裝定位環包括與傳感器的底座接合以在傳感器拆卸以進行維護時保持定位。終端在傳感器底部的接線盒中通過小鉗式連接器(不需要特殊連接器)制成。

該風力監視器還提供0-5 VDC 輸出，型號05103V，或4-20毫安輸出，型號05103L (兩種型號的規模為0-100米/秒和0-360 °)。05103L 被推薦用于高噪音地區或長電纜的安裝，通常是300米(1000英尺)或更長，高達幾公里。

風速監測儀規格：

范圍：	風速：0-100 m/s (224 mph) 方位角：360° 機械，355° 電氣（5° 打開）
準確性：	風速：± 0.3 m/s (0.6 mph) 或讀數的 1% 風向：± 3°
臨界點：	螺旋槳：1.0 m/s (2.2 mph) 葉片：1.1 m/s (2.4 mph)
動態響應：	螺旋槳距離常數（63% 恢復）：2.7 m（8.9 英尺）葉片延遲距離（50% 恢復）：1.3 m（4.3 英尺）阻尼比：0.3 阻尼自然波長：7.4 m（24.3 英尺）無阻尼自然波長：7.2 m （23.6 英尺）
信號輸出：	風速：磁感應交流電壓，每轉3個脈沖。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph) 風向：來自導電塑料電位器的直流電壓 - 電阻 10K Ω，線性度 0.25%，預期壽命 - 5000 萬轉
電力需求：	電位器激勵：最大 15 VDC
工作溫度：	-50 至 50°C
尺寸：	總高度：37 厘米（14.6 英寸）總長度：55 厘米（21.7 英寸）螺旋槳：直徑 18 厘米（7 英寸）安裝：直徑 34 毫米（1.34 英寸）（標準 1 英寸管道）
質量：	1.0 千克（2.2 磅）
裝運重量：	2.3 千克（5 磅）
型號 05103V：	信號輸出：0-5.00 VDC 全量程電源要求：8-24 VDC（5 mA @ 12 VDC）
型號 05103L：	信號輸出：4-20 mA 全量程電源要求：8-30 VDC（最大 40 mA）標稱值，根據 ASTM 標準程序確定。
